沪宁城际铁路V标无锡东特大桥延长段52～55号墩间采用一联跨度(40+56+40)m预应力混凝土连续梁，连续梁位于平曲线段，跨越旺庄路，公路与线路法线夹角为83°。梁体及钢筋布置均以线路左线中心线为基准线，沿径向依据曲率进行相应的调整，支座亦按径向布置。52号墩身高度为3 m，53号、54号墩身高度均为4 m，55号墩身高度为3.5 m。端支座处及边跨直线段和跨中截面中心处梁高为2.83 m，中支点处梁高为4.23 m。箱梁顶宽12.2 m，边支点处箱梁底宽6.328 m，中支点处箱梁底宽为5.529 m。为了满足旺庄路的车辆通行，连续梁主跨采用装配式钢梁支架系统现浇施工，在机动车道两侧及人行道搭设支墩，机动车道预留5 m×6 m门洞;连续梁边跨不受道路通行影响，故选择满堂碗扣式脚手架作为支架结构。
2.1 连续梁主跨支架结构钢梁柱受力分析
连续梁主跨支架系统主要由条形基础、钢管支墩、工字钢、预制混凝土块、橡胶垫和方木等构成。条形基础为C30钢筋混凝土，厚度为0.5 m，顺桥向宽度为1 m，横桥向宽度为12.3 m。其上采用
600钢管桩做支墩，顺桥向 6排，间距为(6.17+6+3.65+6+ 6.225)m;横桥向每排6根，间距为(2.2+2+2+2+ 2.2)m，钢管桩支墩间采用［14a槽钢做剪刀撑。钢管桩支墩上依次安装3 I 32b工字钢+2 cm厚橡胶垫+ 15 cm×15 cm C30混凝土块+2 cm厚橡胶垫+3 I 32b工字钢+I 32b工字钢纵梁+I 10型工字钢分配梁+ 10 cm×10 cm方木，最后为1.5 cm竹胶板，侧模和内模均采用定做的成型模板［1］。无锡东特大桥跨旺庄路连续梁主跨支架结构梁柱断面如图1所示。

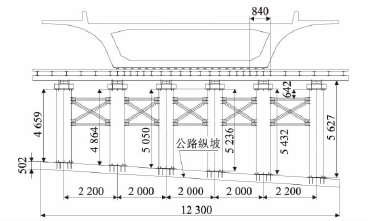

图1 主跨支架结构梁柱断面示意图(mm)
2.2 A域内次钢梁承载力计算
A域宽度0.84 m，如图1所示，次钢梁按三跨连续梁计算。次梁选择I 10工字钢，间距0.60 m，其截面特性为:惯性距Ix=245 cm4，Iy=33 cm4，转动惯量Wx=49 cm3，Wy=9.7 cm3［2］。
2.2.1 荷载计算
(1)钢筋混凝土梁体自重:
此区域面积为1.298 m2，取A区域混凝土有效高度为:1.298/0.84=1.55 m
q11=26.5×0.60×1.55=24.65 kN/m
(2)模板自重线荷载:
q12=0.35×0.60=0.21 kN/m
(3)I 10工字钢自重线荷载:q13=11.2×0.01=0.112 kN/m
(4)活荷载为施工荷载标准值与灌注混凝土时产生的荷载:
Q2=(1.00+2.00)×0.60=1.8 kN/m
按照三跨连续梁计算，跨度为0.27 m，最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和，计算公式为:
均布荷载q=1.2×(24.65+0.21+0.112)+1.4× 1.8=32.13 kN/m;
最大弯矩M=0.1ql2=0.1×32.13×0.272= 0.234 kN·m;
最大剪力Q=0.6ql=0.6×32.13×0.27= 5.21 kN;
最大支座力N=1.1ql=1.1×32.13×0.27= 9.54 kN。
2.2.2 抗弯强度计算
钢材的抗弯强度需要满足下式要求［3］:
式中:γx——截面塑性发展系数，取1.05;
［f］——钢材抗弯设计值(MPa)，［f］=205 MPa。
经过计算得到抗弯强度:
σ=0.234×106/(1.05×49 000)=4.55 MPa;
次梁工字钢的抗弯强度计算σ＜［f］，满足要求。
2.2.3 挠度计算［4］
取I 10工字钢弹性模量E=2.1×108(kN/m2)，q=30.81 kN/m，l=0.27 m;
fmax=5×30.815×0.274/384×2.1×108×245× 10－8=0.004mm。
2.3 A域内主钢梁承载力计算
主钢梁按简支梁计算。跨度按每孔跨度每边加500mm考虑，取主钢梁的跨度为6 m。主梁选择I 32b工字钢，其截面特性为:
惯性矩Ix=11 620 cm4;Iy=502 cm4;
转动惯量Wx=726 cm3;Wy=76 cm3。
2.3.1 荷载计算
32b工字钢的自重线荷载:
q13=57.7×0.01=0.557 kN/m;
按照简支梁计算，跨度为6 m，均布荷载q1=1.2× 0.557=0.67 kN/m;
每隔600mm的集中荷载P=9.15 kN;
换算为均布荷载q2=9.15/0.6=15.25 kN/m;
最大弯矩M=0.125ql2=0.125×(15.25+0.67)× 6×6=71.64 m2;
最大支座力N=(15.25+0.67)×6/2=47.76 kN。
2.3.2 抗弯强度计算［3］
式中:γx——截面塑性发展系数，取1.05;［f］——钢材抗压强度设计值，［f］=205 MPa，经过计算得到强度:
次梁工字钢的抗弯强度计算σ＜［f］，满足要求。
2.3.3 挠度计算［4］
取I 10工字钢弹性模量E=2.1×108kN/m2，q=15.92 kN/m，l=6 m;
2.3.4 钢管柱稳定性计算
钢管柱上混凝土块及工字钢的自重荷载为:
其中，N为立杆的轴心压力设计值，N=47.76×2+ 2.30+1.168×5.43=104.16 kN。
压杆临界力的计算公式为［5］:
式中:E——钢管柱的弹性模量，(N/m2)，E=2×1011;I——钢管柱的截面惯性矩，(m4)，I=6.52× 10－4;
l0——钢管柱的计算长度，(m)，l0=0.7×5.432= 3.80。
式中，每米立杆结构自重标准值取1.168 kN/m，立杆搭设高度取5.432 m。
N＜Pij，满足要求。
3.1 墩柱间脚手架计算
本方案模板支架搭设高度为6 m，墩柱(底板下方)间脚手架布置间距为300mm×300mm，立杆步距为600mm，脚手架规格:48×3.5mm，如图2所示。
脚手架布置如图3所示。
3.1.1 荷载计算
(1)钢筋混凝土桥梁自重:
q11=26.5×0.30×2.53=20.11 kN/m
(2)模板自重线荷载:
q12=0.35×0.30=0.105 kN/m
(3)活荷载为施工荷载标准值与振捣混凝土时产生的荷载:

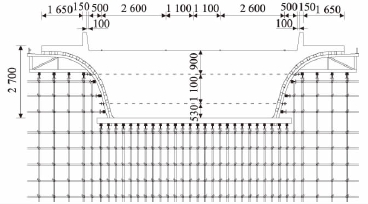

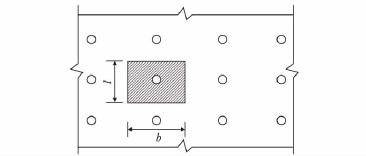

图2 楼板支撑架立杆稳定性荷载计算单元
图3 脚手架布置简图(mm)
Q2=(1.00+2.00)×0.30=0.90 N/m
按照三跨连续梁计算，最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和，计算公式为:
均布荷载q=1.2×(20.11+0.105)+1.4×0.90= 25.52 kN/m;
最大弯矩M=0.1ql2=0.1×25.52×0.62= 0.92 kN·m;
最大剪力Q=0.6ql=0.6×25.52×0.6= 9.19 kN;
最大支座力N=1.1ql=1.1×25.52×0.6= 16.84 kN。
3.1.2 底板下方立杆的稳定性计算公式
式中:N——立杆的轴心压力设计值，N=15.95+ 0.125×10=17.2 kN;
——轴心受压立杆的稳定系数;
A——立杆净截面面积，(cm2)，A=4.89;
σ——钢管立杆抗压强度计算值，(MPa);
［f］——钢管立杆抗压强度设计值，(MPa)，［f］= 205.00 MPa。
式中，每米立杆结构自重标准值取0.125 kN/m，立杆搭设高度取10 m。
如果完全参照《扣件式规范》不考虑高支撑架，由公式(7)［6］或(8)计算:
式中:k1——计算长度附加系数，查表取值为1.185;
u——计算长度系数，参照《扣件式规范》表5.3，u=1.75;
a——立杆上端伸出顶层横杆中心线至模板支撑点的长度;a=0.30 m。
按式(7)的计算结果:
立杆计算长度l0=k1uh=1.185×1.75×0.9= 1.866 m;
长细比l0/i=1 866/15.800=118.101。
i为计算立杆的截面回转半径，(cm)，i=1.58。
由长细比l0/i的结果查表得到轴心受压立杆的稳定系数=0.464;
钢管立杆受压应力计算值 σ=17.2×1 000/ 0.464/489=75.81 MPa;
底板下方立杆的稳定性计算σ＜［f］，满足要求。
按式(8)的计算结果:
长细比l0/i=1 500/15.800=94.937。
由长细比l0/i的结果查表得到轴心受压立杆的稳定系数=0.626;
钢管立杆受压应力计算值σ=56.19 MPa;
底板下方立杆的稳定性计算σ＜［f］，满足要求。
如果考虑到高支撑架的安全因素，适宜由公式(9)［6］计算:
式中:k2——计算长度附加系数，查表取值为1.042;
按式(9)的计算结果:
由长细比l0/i的结果查表得到轴心受压立杆的稳定系数=0.470;
底板下方钢管立杆受压应力计算值 σ = 74.84 MPa;
立杆的稳定性计算σ＜［f］，满足要求。
模板承重架应尽量利用剪力墙或柱作为连接连墙件，否则存在安全隐患。
3.2 腹板下方区域脚手架计算
腹板下方脚手架布置间距为600mm×600mm，立杆步距为600mm，脚手架规格:48×3.5mm。
3.2.1 荷载计算
(1)钢筋混凝土梁体自重:
q11=26.5×0.60×1.52=24.17 kN/m
(2)模板自重线荷载:
q12=0.35×0.60=0.21 kN/m
(3)活荷载为施工荷载标准值与振倒混凝土时产生的荷载:
q2=(1.00+2.00)×0.30=0.90 kN/m
按照三跨连续梁计算，最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和，计算公式如下:
均布荷载q=1.2×(24.17+0.21)+1.4×0.90= 30.52 kN/m;
最大弯矩M=0.1ql2=0.1×30.52×0.62= 1.1 kN·m;
最大剪力Q=0.6ql=0.6×30.52×0.6= 10.98 kN;
最大支座力N=1.1ql=1.1×30.52×0.6 = 20.14 kN。
3.2.2 腹板下方区域立杆的稳定性计算公式
式中:N——立杆的轴心压力设计值，N=20.14+ 0.125×15.76=22.11 kN。
其中，每米立杆结构自重标准值取0.125 kN/m，立杆搭设高度取15.76 m。
——轴心受压立杆的稳定系数，由长细比l0/i查表得到;
A——立杆净截面面积，(cm2)，A=4.89;
σ——钢管立杆抗压强度计算值，(MPa);
［f］——钢管立杆抗压强度设计值，［f］= 205 MPa。
如果完全参照《扣件式规范》，不考虑高支撑架，由式(11)［6］或式(12)计算:
式中:l0——计算长度，(m);
k1——计算长度附加系数，查表取值为1.185;
u——计算长度系数，参照《扣件式规范》表5.3.3，u=1.75;
a——立杆上端伸出顶层横杆中心线至模板支撑点的长度，a=0.30 m。
按式(11)的计算结果:
立杆计算长度l0=k1uh=1.185×1.75×0.9= 1.866 m;
长细比l0/i=1 866/15.800=118.101。
i为计算立杆的截面回转半径，(cm)，i=1.58;
由长细比l0/i的结果查表得到轴心受压立杆的稳定系数=0.464;
钢管立杆受压应力计算值 σ=21.02×1 000/ 0.464/489=92.64 MPa;
腹板下方区域立杆的稳定性计算 σ＜［f］，满足要求。
按式(12)的计算结果:
长细比l0/i=1 500/15.800=94.937。
由长细比l0/i的结果查表得到轴心受压立杆的稳定系数=0.626;
钢管立杆受压应力计算值σ=68.67 MPa;
腹板下方区域立杆的稳定性计算 σ＜［f］，满足要求。
如果考虑到高支撑架的安全因素，适宜由式(13)［6］计算:
式中:k2——计算长度附加系数，查表取值为1.042。
按式(13)的计算结果:
l0=1.185×1.042×(0.9+2×0.3)=1.852 m;
长细比l0/i=1 852/15.8=117.215。
由长细比l0/i的结果查表得到轴心受压立杆的稳定系数=0.470。
钢管立杆受压应力计算值σ=91.46 MPa;
腹板下方区域立杆的稳定性计算σ＜［f］，满足要求。
4.1 连续梁主跨地段地基处理及计算
连续梁主跨下面为城市市政道路，原市政道路基础采用搅拌桩加固，路面为混凝土路面，故主跨部分只需在原有混凝土路面的基础上再修筑厚度为0.5 m、顺桥向宽度为1 m、横桥向宽度为12.3 m的C30钢筋混凝土条形基础(f=30 MPa注:因为条形基础建立在原有市政道路上，故将原有道路作为地基承载力参照基面)即可。
C50钢筋混凝土容重取26.5 kN/m3，连续梁主跨混凝土工程量为705 m3，共计36根钢管立柱，则单根钢管立柱承受的压力为705×26.5÷36=518.96 kN。
施工荷载按1.2倍的系数考虑，安全系数按1.3倍考虑，则每根钢管受正向压力为:N=518.96×1.3× 1.2=809.58 kN＜Pij=8 903.7 kN，符合要求。
则钢筋混凝土条形基础的承载力验算为:
钢管立柱下的钢垫板面积Ad=0.6×0.6= 0.36 m2;
N/Ad=809.58 kN/0.36 m2=2.25 MPa＜f= 30 MPa。
故连续梁主跨地基承载力满足要求。
4.2 连续梁边跨地段地基处理及计算
连续梁边跨处的地质构成较好，只需将地表土清除后用22 t压路机进行碾压，压实后填筑50 cm厚的AB组填料碾压密实，碾压找平后浇注20 cm厚C20混凝土面层，要求地基承载力不得低于200 kPa。表面设1%排水坡，四周挖好排水沟及汲水井，防止基底被水浸泡。
C50钢筋混凝土容重取26.5 kN/m3，箱梁底总面积为 240.697 m2，连续梁边跨混凝土工程量为490 m3，则每平方米的荷载为490×26.5÷240.697= 53.95 kN/m2。
考虑施工荷载及振捣荷载为3 kN/m2，考虑混凝土泵车的冲击荷载为3 kN/m2，加上施工荷载按1.2倍的系数考虑，则每平方米的重量为(53.95+3+3)× 1.2=71.94 kN/m2。支架采用多功能碗扣式支架，沿桥纵向步距30 cm，横向步距30 cm，每根立杆受正向压力为:71.94×0.3×0.3=6.47 kN，安全系数按1.3倍考虑，则每根立杆受正向压力为:6.47×1.3= 8.41 kN，小于碗扣式支架立杆允许承载力40.8 kN，符合要求。
地基承载力验算:
立杆承压面积Ad=0.3×0.3=0.09 m2;
则N/Ad=8.41/0.09=93.44 kPa＜200 kPa。
故碗扣式脚手架的地基承载力满足要求。
支架法现浇梁体混凝土宜一次连续完成，设计要求分段现浇时，分段长度、位置以及分段浇筑、张拉顺序应符合设计要求［7］。在施工过程中除了要遵守JGJ 130－2001《建筑施工扣件式钢管脚手架安全技术规范》中的相关要求外，还要考虑模板支架的构造要求、立杆步距设计、整体性构造层设计、剪刀撑设计、顶部支撑点设计、支撑架搭设的要求、施工使用的要求等。
本文结合沪宁城际高速铁路的施工实例，阐述了现浇连续梁支架结构在施工中的应用，与悬臂浇筑等施工方法相比较，有效地缩短了施工工期，保证了箱梁的运输及架设，最大限度地减少了施工过程对交通通行的干扰。
