摘要：为确定矮墩大跨连续刚构桥较为合理的设计参数，以兴泉铁路永安沙溪特大桥主桥(90+168+90)m连续刚构为研究对象，在分析矮墩大跨连续刚构桥受力特点的基础上，运用有限元软件建模计算，研究控制刚构桥设计的刚壁墩壁厚、刚壁墩间距、承台结构型式、桩土效应及地基系数的比例系数等参数对桥墩内力及刚度的影响。分析表明：刚壁墩壁厚对墩身内力影响较为敏感，考虑桩土效应能有效改善桥墩结构的受力，据此确定了本桥合理的墩身结构尺寸及计算分析模拟方法，可为同类工程提供技术参考。
关键词：矮墩； 连续刚构桥； 设计参数
连续刚构桥因其桥式简单、受力明确、主墩无支座、整体刚度大、结构静动力性能较好、施工技术成熟且适应性强等优点，在活载大、刚度要求高的铁路桥梁中得到了广泛应用。但由于连续刚构桥墩梁固结，是多次超静定结构，在其合龙成桥后，梁体收缩、徐变及温度效应会对桥墩引起较大的附加弯矩及墩顶水平位移[1-2]，尤其是当桥墩墩高较矮、刚度较大，且桥梁跨度较大、受力较复杂时，这种不利的影响尤为突出。
兴泉铁路为客货共线I级铁路，设计荷载为中活载，设计速度160 km/h。永安沙溪特大桥主桥位于福建省永安市，为跨越沙溪河段规划V级航道而设的单线铁路桥，道砟桥面。由于通航的要求，桥梁需一跨跨越通航水域，主跨达到168 m。由于受桥址相邻工程的影响，线路标高无法抬高，导致本桥两主墩墩高分别为27 m和29 m。
本桥桥址范围内地势较缓，区内上覆地层为第四系全新统人工弃土冲洪积层粉质黏土、软土、粉细砂、粗圆砾，坡洪积层粉质黏土，下伏基岩为白垩系上统赤石群崇安组(Kc)砾岩、含砾砂岩、泥岩。地震动峰值加速度为0.05 g，地震动反应谱特征周期0.35 s。
桥型选择应根据桥位处地形、地貌、地质及水文等条件，按照受力合理、技术成熟、安全经济、利于养护等原则进行。由于本桥因通航要求主跨跨度已确定需采用168 m，若采用连续结构，则结构的温度联长较大，考虑桥梁上铁路钢轨的受力要求，需设置钢轨伸缩调节器[3]。但本桥小里程侧处于平面曲线段，根据相关规范的要求不能设置钢轨伸缩调节器；若在大里程设置，则本桥主墩的刚度需满足一定的要求，导致墩身截面尺寸较大，对桥跨的通航和行洪有一定的影响，同时需设置大吨位支座。因此为减小桥梁结构的温度联长，且降低工程造价，本桥采用(90+168+90)m连续刚构方案，如图1所示。
主桥(90+168+90)m连续刚构上部结构为变截面悬灌预应力混凝土连续箱梁，梁体采用C55混凝土，采用单箱单室截面。梁顶宽7.6 m，箱宽6.5 m，主墩处梁高12.6 m，边跨及中跨跨中等高段梁高为6.4 m，梁底采用2次抛物线过渡。梁端及主墩纵向墩壁顶各设一道横隔板，横隔板中部设置进人孔，以利于检修人员通过，箱梁横断面构造示意如图2所示。

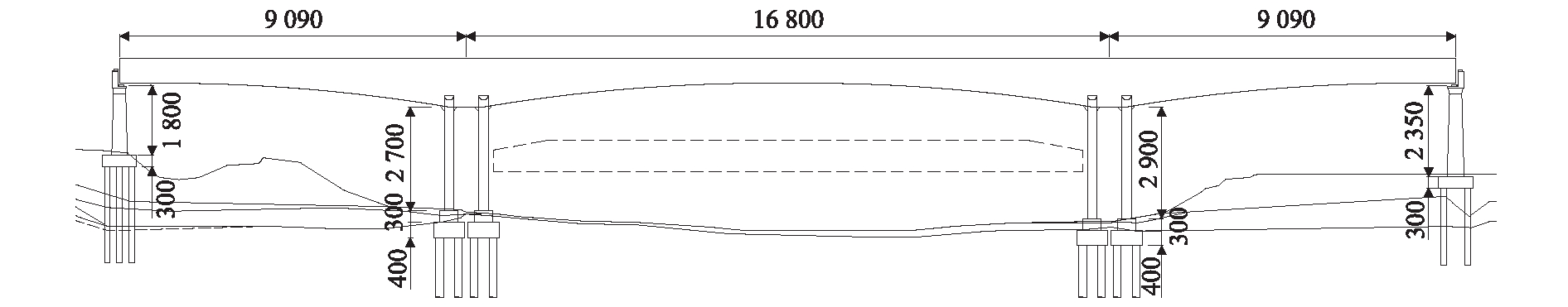

图1 沙溪特大桥主桥(90+168+90)m连续刚构总体布置图(cm)
图2 箱梁构造示意图(cm)
本桥主墩墩高相对较小，刚度大，由于桥墩的结构尺寸决定了桥墩的纵、横向刚度，桥墩的纵向刚度越大，其所承受的纵向力也越大，同时墩梁的相对刚度还决定了墩梁之间的内力分布。因此本桥下部结构设计时须考虑以下重点要素[4]：
(1)为适应纵桥向温度、混凝土收缩徐变等引起的变形，桥墩应具有适当的纵向抗推刚度；
(2)为满足结构自身的受力需求及上部轨道结构受力的要求，桥墩应具有较大的抗弯刚度；
(3)为满足桥墩墩顶横向位移、自振特性及列车运行的要求，桥墩应具有一定的横向刚度；
(4)墩型及尺寸应与周围环境相协调，同时需满足通航行洪的要求。
铁路连续刚构桥主墩一般采用双肢薄壁和空心墩。相比而言，双肢薄壁墩柔性强，综合抗弯刚度大，而水平抗推刚度约为单体墩的1/4，温差引起的内力小，结合矮墩刚构桥的受力特点，本桥主墩采用实体双肢薄壁墩，C40混凝土，墩身纵、横向均采用直坡，墩身直线段长6.5 m，两端采用半圆形截面。
对双肢薄壁桥墩，影响其刚度的桥墩尺寸主要有截面尺寸和两肢薄壁墩的间距。根据国内已建高墩大跨连续刚构桥的相关资料可知，双肢薄壁墩墩身纵向壁厚一般为0.2～0.4倍主墩梁高。本桥主墩处梁高为12.6 m，考虑本桥为大跨矮墩结构，对墩身纵向壁厚取2.0 m、2.5 m及3.0 m，墩身间距采用8 m、9 m和10 m进行比较分析。
(1)内力分析，其计算结果如表1、表2所示。

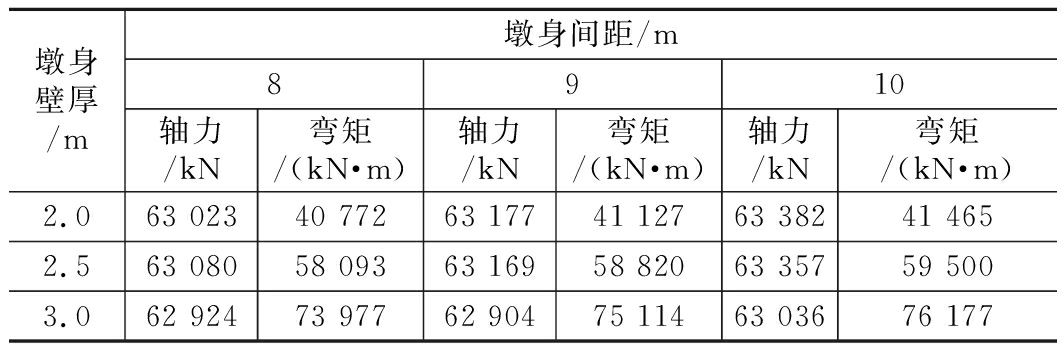

表1墩顶截面控制内力

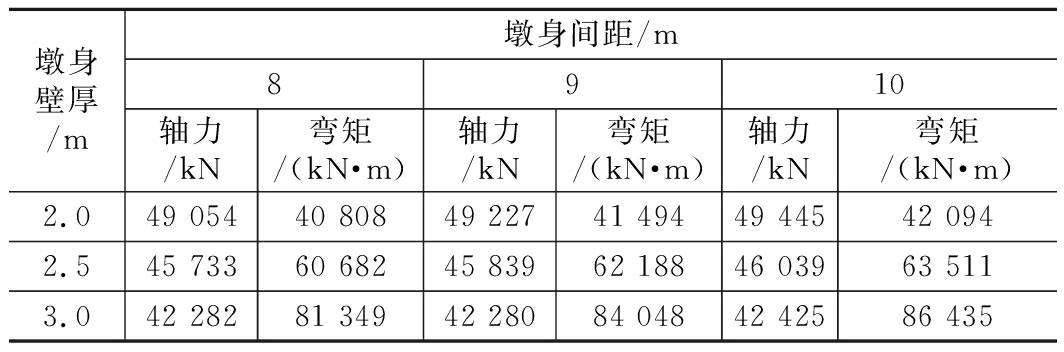

表2墩底截面控制内力
由表1、表2可知，墩身壁厚相同时，随着墩身肢间距加大，其内力有所增大，轴力与弯矩的增长率均在5%以下，且墩顶截面比墩底更为敏感；当墩身肢间距相同时，随着壁厚的增加，其轴力影响不大，但弯矩增长率约为40%左右，且墩顶截面比墩底更为敏感。因此，改善薄壁墩的壁厚对桥墩的内力受力影响较大。
同时，主墩间距应满足承受施工悬臂状态最大不平衡弯矩的要求。
(1)
(2)
式中：W——墩柱截面惯性矩；
a——横向宽，取9.0 m；
b——顺桥向宽，取2.5 m；
H——墩间距，取9.0 m；
σ——应力；
fct——混凝土容许拉应力，本桥采用C40混凝土，取2.7 MPa。
施工最大不平衡弯矩取一个节段浇筑差+一侧悬臂5%梁体不均匀自重+挂篮掉落组合工况，ΔM=266 485 kN·m。
墩身
不平衡弯矩所需
因此，从结构受力考虑，本桥主墩选用壁厚2.5 m，墩身间距9.0 m较为适宜。
(2)抗推刚度分析，其计算结果如表3所示。

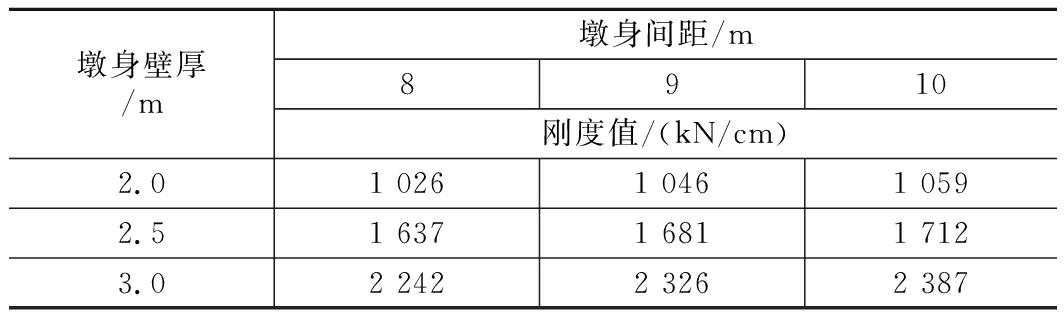

表3墩身抗推刚度值
由表3可知，墩身壁厚相同时，随着墩身肢间距加大，其抗推刚度变化较小；当墩身肢间距相同时，随着壁厚的增加，其抗推刚度变化相对较大。因此，改善薄壁墩的壁厚对桥墩的抗推刚度影响较大。结合桥上轨道力分析，采用壁厚2.5 m、墩身间距9.0 m的刚度可满足设计要求。墩身截面图如图3所示。

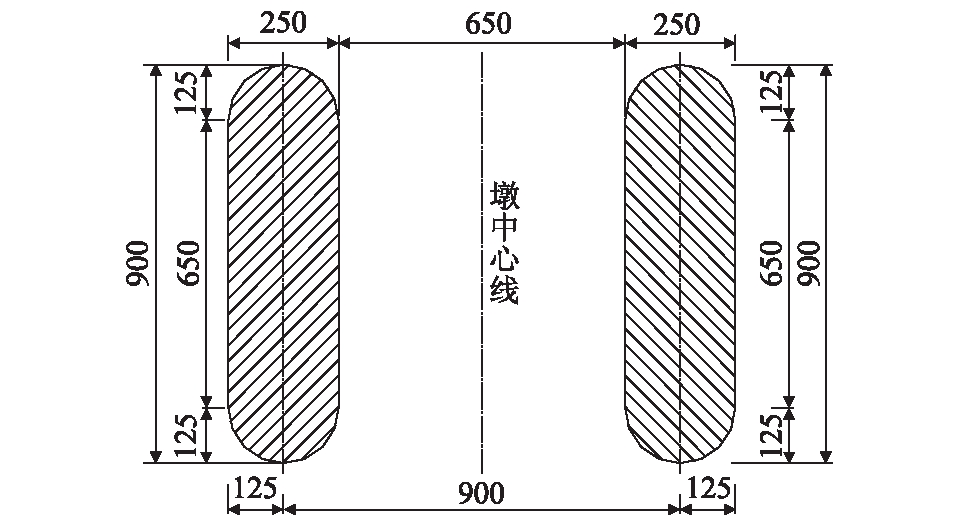

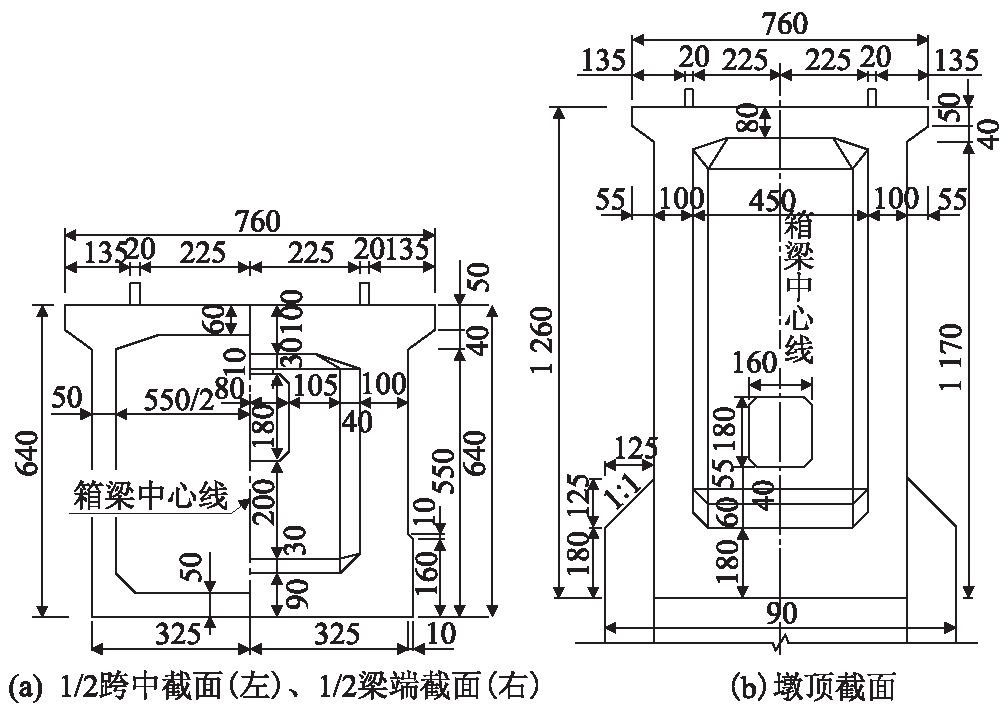

图3 墩身截面图(cm)
对两肢墩高相等的双肢薄壁墩结构，其桥址处地形较平缓，承台基础可设计为整体式承台与分离式承台结构。针对本桥，分析其两种承台结构对墩身内力的影响，其结果如表4所示。

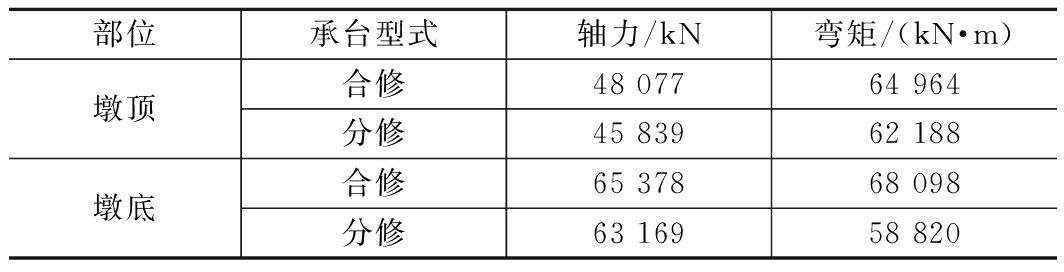

表4承台对墩身内力的影响
由表4可知，承台合修的墩身内力较承台分修时略大，墩顶约增大5%，墩底约增大15%，可见，随着承台合修，墩身刚度加大，对墩身内力有一定的影响。在满足墩身刚度要求的条件下，为减小墩身内力，同时降低工程投资，本桥采用承台分修的方案。
本桥基地土层为泥质砂岩，基本承载力450 kPa，抗压强度4.5 MPa，由于墩底竖向力及弯矩较大，若采用扩大基础，基地应力较大，地基承载力难以满足要求同时本桥主墩位于河道中，因此选用桩基础，桩径2.0 m。
(1)基础的影响分析
计算中，是否考虑桥梁基础的作用，对桥墩刚度有一定的影响，从而导致对刚构梁桥结构的受力有一定影响。通常为简化设计，对桥墩检算时可不考虑桩基础的作用。针对本桥，桩基础采用等代土弹簧“m”法模拟[5-7]，分析桩基础对墩身内力的影响，结果如表5所示。

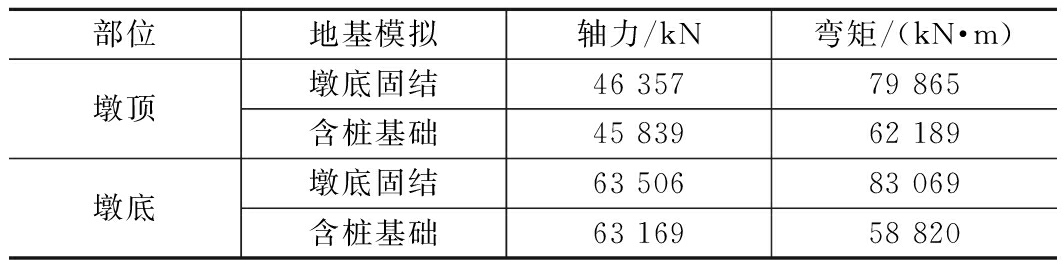

表5基础对墩身内力的影响
由表5可知，计算考虑桩基础的效应后，墩顶、墩底内力均有较大改善，其中墩顶弯矩减小约20%，墩底弯矩减小约30%，可见，基础效应对矮墩刚构桥的墩身内力较为敏感。
(2)地基系数的影响分析
地基系数的比例系数取值不同，将影响等代土弹簧“m”法的计算结果，进而对基础刚度有一定的影响[8]。目前铁路桥涵设计规范中，对地基系数的比例系数根据土层给出了相应的取值范围，但没有给出具体对应的、确定的数值。为了解此系数对刚构桥桥墩的影响，本桥设计工作中，就此进行了一些探讨，其计算结果如图4所示。

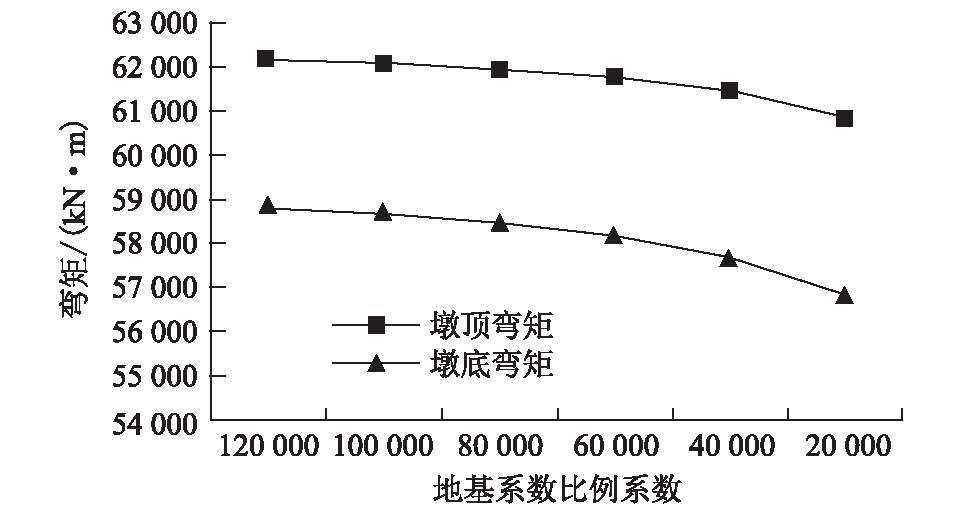

图4 地基系数比例系数对墩身弯矩的影响
计算结果表明，随着比例系数的降低，刚构桥桥墩墩顶、墩底弯矩有一定的影响，也就是随着桥墩刚度减小，桥墩内力变小，但影响较小，敏感性较低。按规范中同一土层的地基系数的比例系数范围，其对墩身弯矩影响较小。
(1)对于双肢薄壁墩的铁路矮墩大跨连续刚构桥，其桥墩的壁厚对桥墩的刚度及内力较为敏感。因此，主墩的结构尺寸在满足刚度和受力要求的同时，可优化结构尺寸，以减小桥墩的内力。
(2)双肢薄壁墩的矮墩连续刚构桥，采用分修承台或合修承台，对墩身内力有一定的影响。具体设计中需根据桥址处的地质及地形条件合理确定。
(3)矮墩连续刚构桥整体计算中，桩基础对桥墩的内力影响较大，但同一土层的地基系数的比例系数对桥墩的内力影响较小。因此设计中，须考虑桩基础的作用，地基系数的比例系数可在规范给定的范围内合理选用。
