1 驼峰电空转辙机控制动作原理[1]
驼峰室外电空转辙机分ZK3和ZK4两种电空转辙机型号，但电空转辙机的控制原理及电路相同，电空转辙机的内部机械原理相同。动作原理及电空转辙机受室内控制电路控制[2-3]如图1所示。

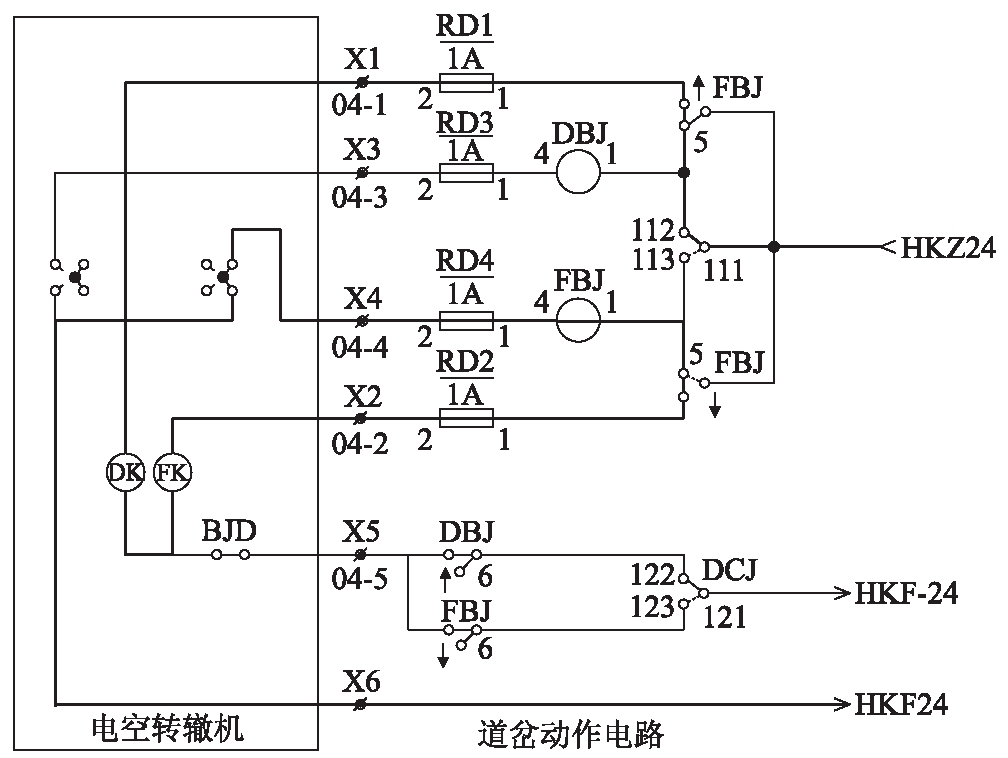

图1 动作原理示意图
当室外转辙机在定位侧时，室内控制电路DBJ继电器通过DCJ111-112节点、DBJ(继电器1,4线包)、RD3、电空转辙机定位节点、HKF24电源励磁并通过DBJ51-52节点自保。即HKZ24→DCJ111-112→DBJ(继电器1,4线包)→RD3→电空转辙机定位节点→HKF24(DBJ↑励磁并通过DBJ51-52节点自保)。
当转辙机执行操作命令定位转反位时，室内控制电路接受反位命令DCJ继电器转极，DCJ继电器由DCJ111-112节点闭合变为DCJ111-113节点闭合。此时FBJ失磁，FBJ51-53节点闭合，沟通了电空转辙机FK反位电磁阀励磁电路。反位电磁阀动作导通了电空转辙机机械动作条件，通过电空转辙设备动作带动道岔转向反位，完成整个转换过程。即HKZ24→DCJ111-113→FBJ51-53→RD2→FK(反位电磁阀) →电空转辙机内的遮断器(BJD) →FBJ61-63→DCJ121-123→HKF-24。
反位表示电路的励磁同定位原理相同。即HKZ24→DCJ111-113→FBJ(继电器1,4线包)→RD4→电空转辙机定位节点→HKF24(FBJ↑励磁并通过FBJ51-52节点自保)。
2 存在问题分析
驼峰电空转辙机(ZK3或ZK4)电路在正常运用中满足各项技术要求，运用良好[4]。但在转辙机轮休更换、故障更换中，该电路的缺点就显现出来[5]，其将对定、反表继电器及定、反位电磁阀使用寿命造成影响。迂回电路[6]如图2所示。
图2 迂回电路示意图
道岔更换施工或维修作业中，当电空转辙机的表示接点位置与室内DCJ继电器相反时，室内DBJ继电器或FBJ继电器接点会发生高频颤动DCJ继电器是有极继电器，继电器励磁对应道岔的定位，失磁对应道岔的反位。
造成道岔继电器颤动的原因是：更换道岔或维护道岔前，电空转辙机内的遮断器(BJD)首先要断开，以确保作业时切断室内对该道岔的控制，保证室外施工人员的安全。作业中，当电空转辙机内的表示接点组位置与DCJ继电器的位置相反或室外手操试验致使电空转辙机内的表示接点组位置与DCJ继电器的位置相反。由于遮断器的断开，直接切断了图1中遮断器[7](BJD)致HKF24正常电路。此时通过DK(定位电磁阀)与FK(反位电磁阀)RD2→FBJ51-53 节点、继电器线包、电空转辙机节点，就勾通了致使室内道岔表示继电器颤动的迂回电路条件。例如：某一道岔施工前原位置为定位，对应的DCJ继电器励磁(有极继电器)，接点111—112导通。更换道岔施工时，室内道岔表示继电器DBJ↓,FBJ↓。而电空转辙机内的表示接点组接点导通反位位置。迂回电路为(红线部分)：
HKZ24→DCJ111-112→DBJ51-53→RD1→DK(定位电磁阀) →FK(反位电磁阀) →RD2→FBJ51-53→FBJ(继电器1,4线包) →RD4→电空转辙机内的反位表示接点组→HKF24。FBJ继电器接点高频颤动。
如果DCJ继电器失磁，接点111—113导通。试验道岔时，室外人为操纵定位电磁阀，电空转辙机内的表示接点组接点导通定位位置。DBJ的现象与FBJ的现象相同，都是表示继电器接点高频颤动。
由于迂回电路通过定、反位电磁阀，使定、反位表示继电器接点发生颤动。这将影响定、反位电磁阀及定、反位表示继电器的使用寿命，增加设备故障率。
3 改进措施
切断电流通过定、反位电磁阀线圈，切断定、反位表示继电器励磁迂回回路是解决该电路问题的关键。
在定反位电磁阀动作电路中，增设2个正向二极管(反向电压不小于500 V，正向电流不小于1 A)[8]，通过二极管切断定位或反位迂回电路(如图2所示)就能彻底解决该电路长期存在的问题。改进电路如图3所示。
图3 改进电路示意图
4 结束语
编组站在铁路路网中是大量车流集散地，发挥着巨大的车流组织、调节作用。驼峰执行设备的缺陷将造成故障的发生，影响编组站编组效率，缩短设备的使用寿命，小问题将造成大故障。驼峰电空转辙机电路的缺陷及改进是在运用维护中发现问题并分析解决问题，本文通过增设两个二极管解决了驼峰电空转辙机电路的缺陷，提高了继电器，电磁阀使用寿命，通过现场实物安装试验，效果良好，彻底解决继电器颤动和电磁阀非正常供电问题。希望对编组站驼峰自动集中设备的维护有所帮助。
